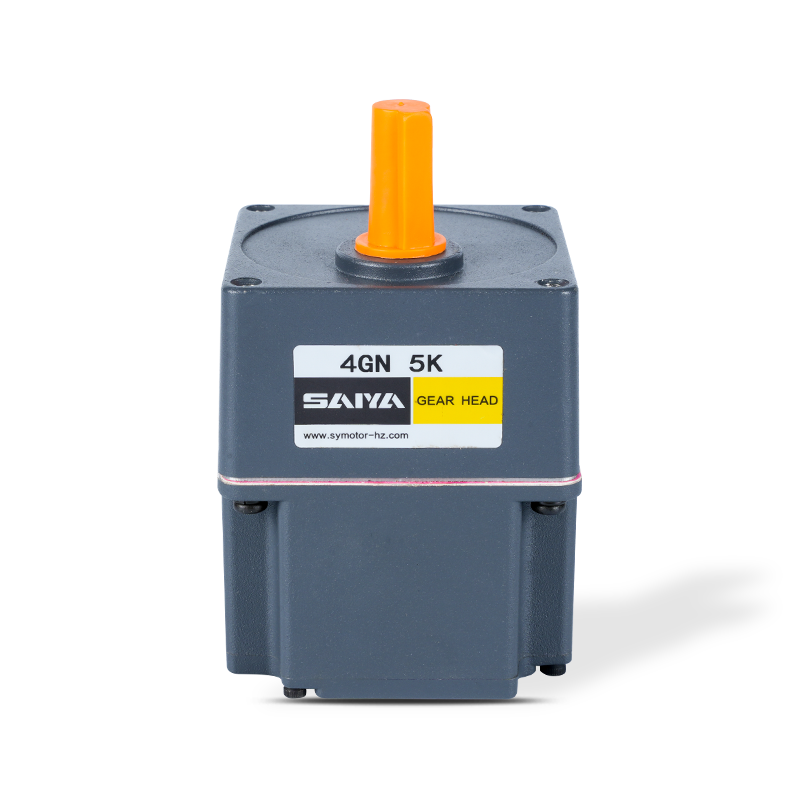

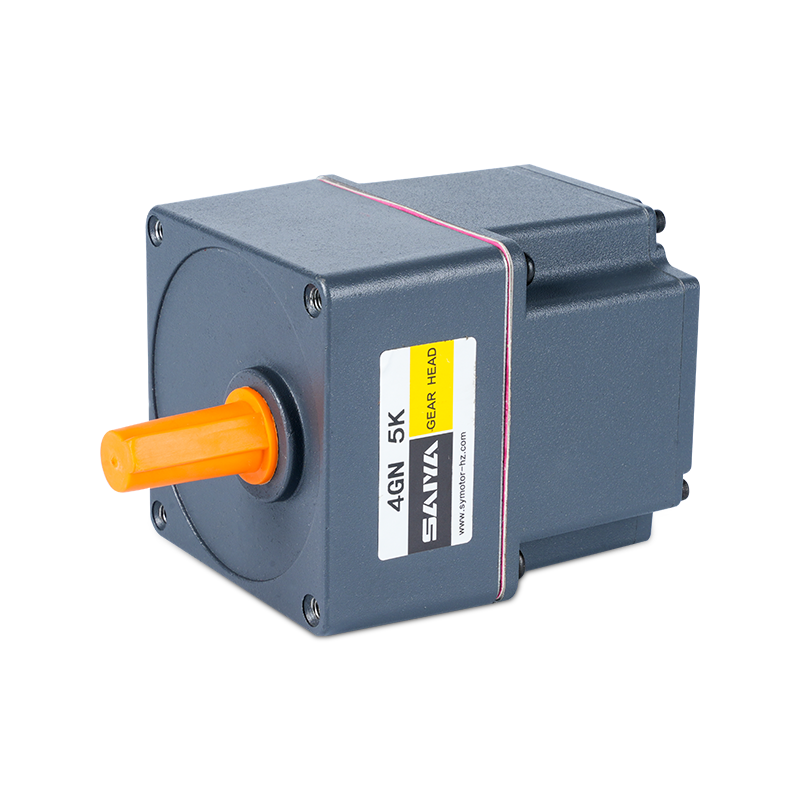

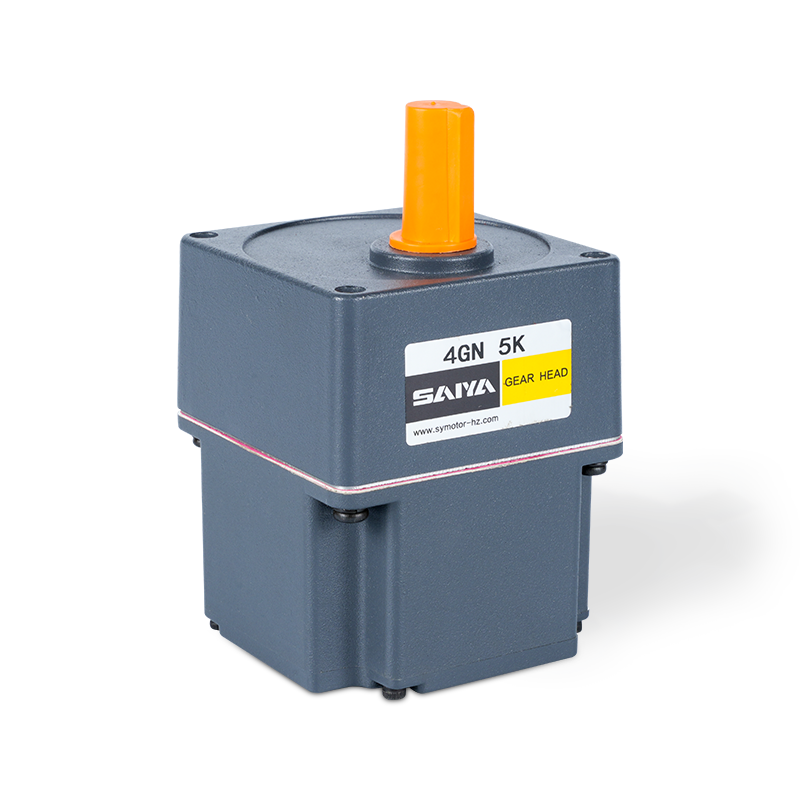

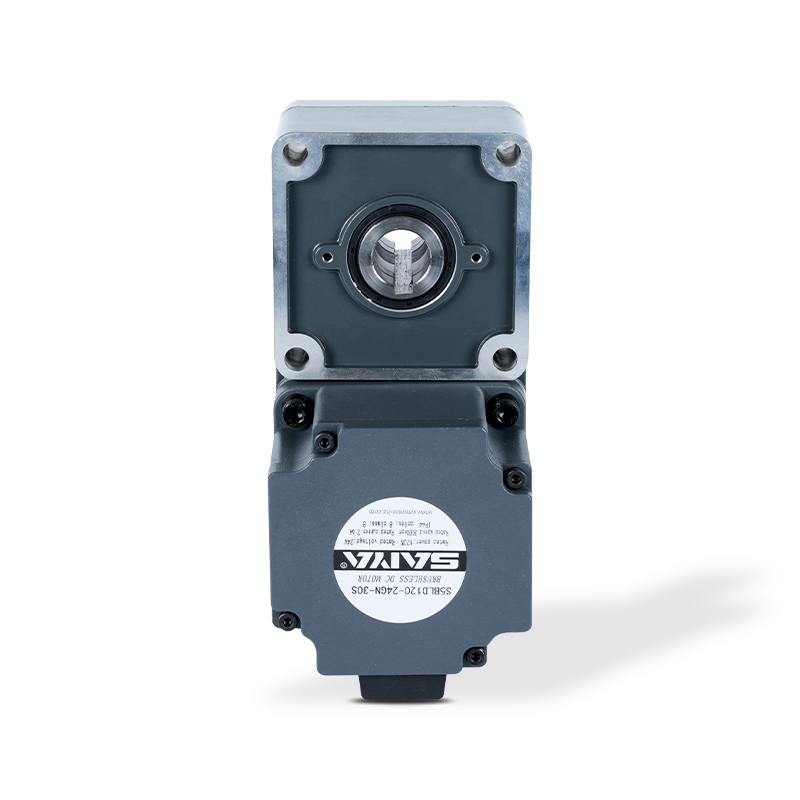

Motor Gear Brushless 48V

Saiz voltan: 48V, 60mmx60mm-104mmx104mm

Kuasa Rated: 25-400W

Kelajuan Rated: 3000rpm

Arus Rated: 1.0-10.5a

Tork: 0.2-1.27n.m

Tiada artikel sebelum ini | SETERUSNYA

+ Hubungi kami + Muat Turun Katalog Video Produk

PERMOHONAN KAWASAN

Kami adalah perusahaan berteknologi tinggi yang khusus untuk pengeluaran dan penjualan motor pengurangan gear AC, motor pengurangan kecil, pengurang planet khusus servo, motor tanpa berus dan tanpa berus DC serta produk lain.

Penyortiran Logistik
Robot automatik
Pemotongan laser
Pintu kawalan akses
Stesen Kuasa Photovoltaic
Peranti perubatan
AGV

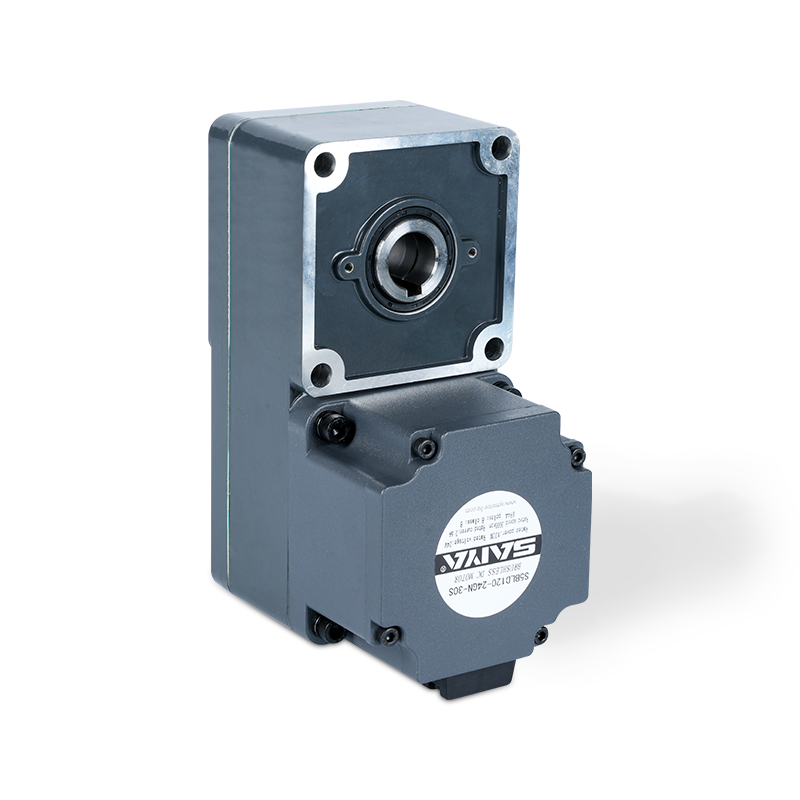

Penerangan Produk

Motor Gear Brushless 48V adalah motor yang serba boleh dan cekap yang direka untuk pelbagai aplikasi. Dengan dimensi antara 60mm x 60mm hingga 104mm x 104mm, motor ini boleh dimuatkan ke dalam pelbagai saiz peralatan. Ia mempunyai output kuasa yang diberi nilai antara 25W hingga 400W, menjadikannya sesuai untuk tugas ringan dan tugas berat. Motor beroperasi pada kelajuan yang konsisten sebanyak 3000 rpm, memastikan prestasi yang lancar dan boleh dipercayai. Ia mempunyai arus yang diberi nilai 1.0 hingga 10.5A, yang menunjukkan keupayaan kecekapan dan penjimatan tenaga.

Salah satu spesifikasi utama motor ini adalah torknya, dinilai pada 0.2-1.27 n.m, yang menyediakan daya yang mencukupi untuk memacu sistem mekanikal. Reka bentuk tanpa berus meningkatkan ketahanan dan mengurangkan keperluan penyelenggaraan, kerana tidak ada berus yang haus dari masa ke masa. Ini juga menyumbang kepada operasi yang lebih tenang dan kecekapan yang lebih tinggi berbanding dengan motor yang disikat.

Motor Gear Brushless 24V sangat sesuai untuk digunakan dalam sistem automasi, robotik, kenderaan elektrik, dan aplikasi perindustrian lain di mana kawalan yang tepat dan kebolehpercayaan jangka panjang adalah penting. Saiz padatnya, digabungkan dengan ciri-ciri prestasi yang mantap, menjadikannya pilihan pilihan untuk jurutera dan pereka yang mencari penyelesaian motor berkualiti tinggi.

Parameter motor voltan rendah

Model	Voltan V	Arus tanpa beban A	Kelajuan tanpa beban Rpm	Kuasa dinilai W	Arus dinilai A	Kelajuan dinilai Rpm	Tork Rated N.M.	Perlindungan gred Ip
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Jenis

Motor voltan rendah

Jenis	Model
	Aci pinion	Aci bulat
Jenis wayar utama	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

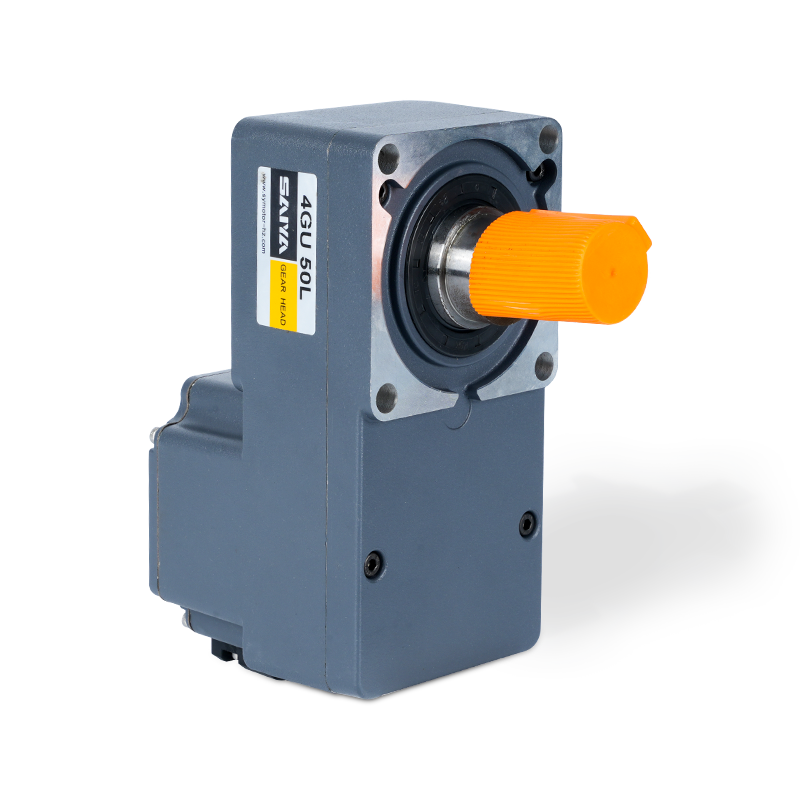

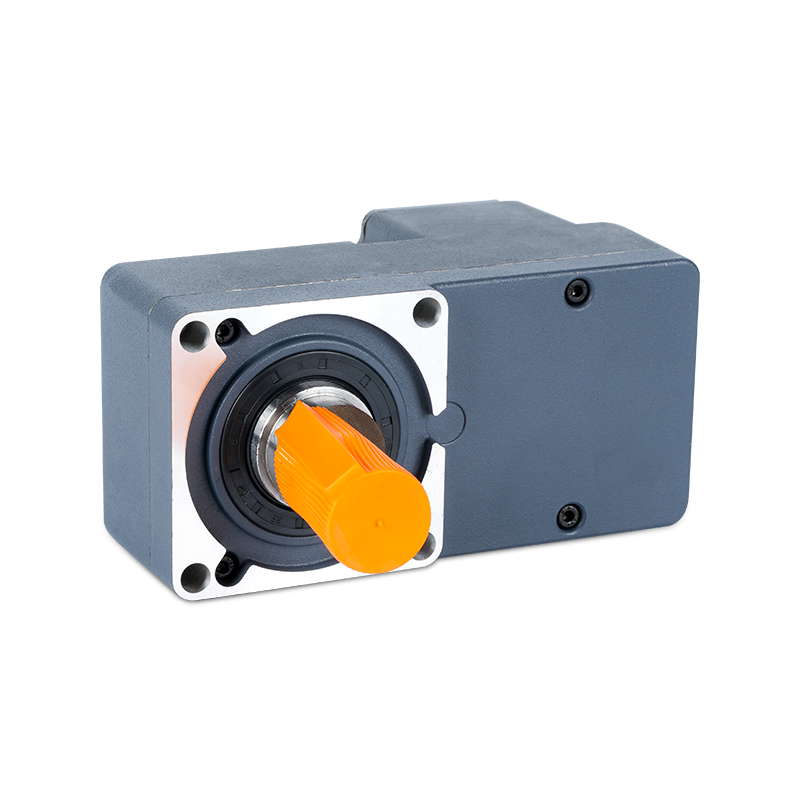

Gearhead aci selari (dijual secara berasingan)

Jenis Gearhead	Model Gearhead	Nisbah gear

Kehidupan yang panjang ● Kebisingan yang rendah	2gn □ k 4gn □ k 5GU □ KB 6gu □ Kb	3、3.6、5、6、7.5、9 、 12.5、15、18、25 、 36、50、60、75 、、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (gearhead perpuluhan)

Masukkan nisbah gear dalam kotak dalam nama model.

Jadual Gear Motor-Torque

Gearhead dan Mid-Gearbox boleh dijual secara berasingan.

Masukkan nisbah gear dalam kotak () dalam nama model.

Latar Belakang Berwarna □ Menunjukkan arah berputar yang sama motor manakala arah berputar orang lain adalah bertentangan.

Kelajuan dikira dengan membahagikan kelajuan segerak motor oleh nisbah gear. Kelajuan sebenar ialah 2% ~ 20% kurang daripada nilai yang dipaparkan, bergantung kepada saiz beban.

Untuk mengurangkan kelajuan di luar nisbah gear di dalam meja, lampirkan gearhead perpuluhan (nisbah gear: 10) antara gearhead dan motor. Dalam hal ini, tork yang dibenarkan adalah 3n · m.

60 unit tork elaun siri: terbalik (n.m)/ belowside (kgf.cm)

Nisbah gear	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kelajuan aci output	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tork elaun	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

Unit tork elaun siri 80: Upside (N.M)/ Belowside (KGF.CM)

Nisbah gear	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kelajuan aci output	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tork elaun	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

Unit Tork Elaun Siri 90: Upside (N.M)/ Belowside (KGF.CM)

Nisbah gear	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kelajuan aci output	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tork elaun	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

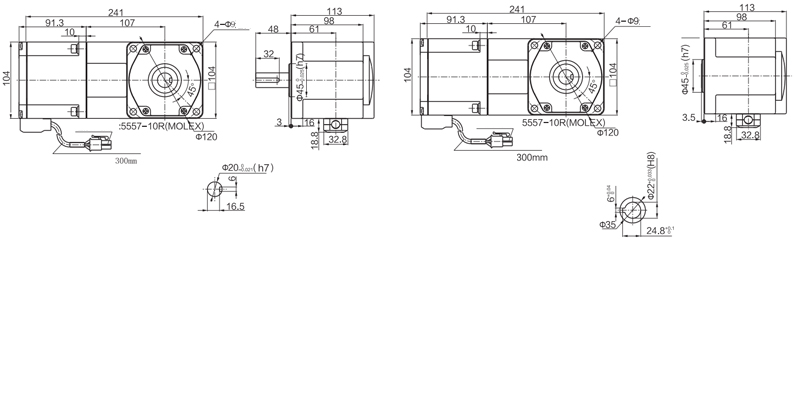

104 Unit Tork Elaun Siri: Upside (N.M)/ Belowside (KGF.CM)

Nisbah gear	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kelajuan aci output	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Tork elaun	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

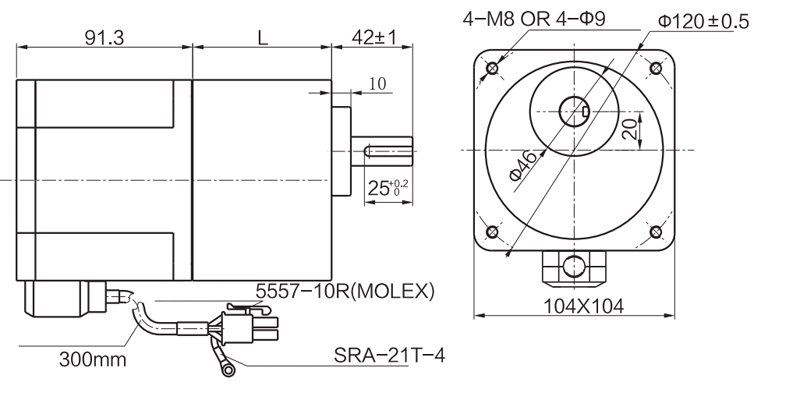

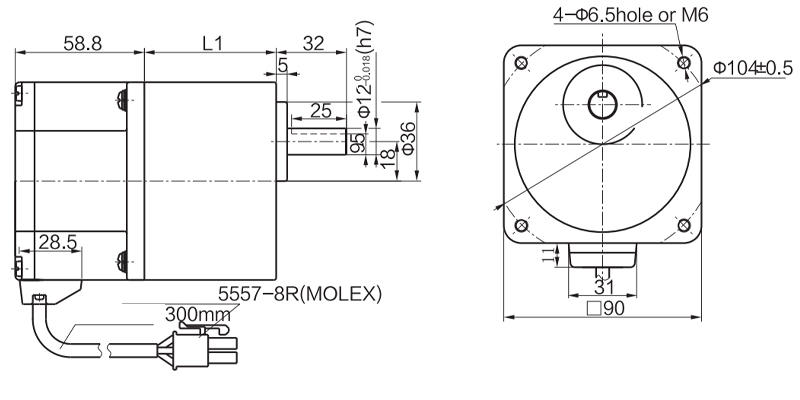

60 dimensi siri (unit mm)

Skru pemasangan disertakan dengan gearhead.

Jenis pendawaian utama

Berat: Motor: 0.5kg / Gearhead: 0.48kg

Model Motor

Model Gearhead

Nisbah gear

Dimensi

Z2BLD25- □ Gn

2gn □ k

3 ~ 18

25 ~ 200

Masukkan nisbah gear dalam kotak (□) dalam nama model

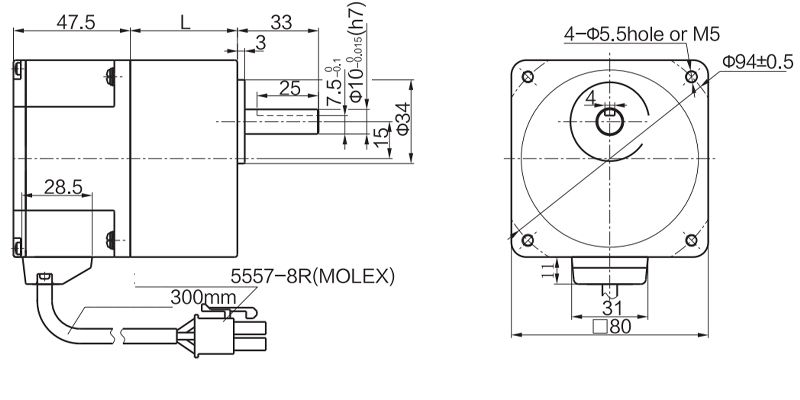

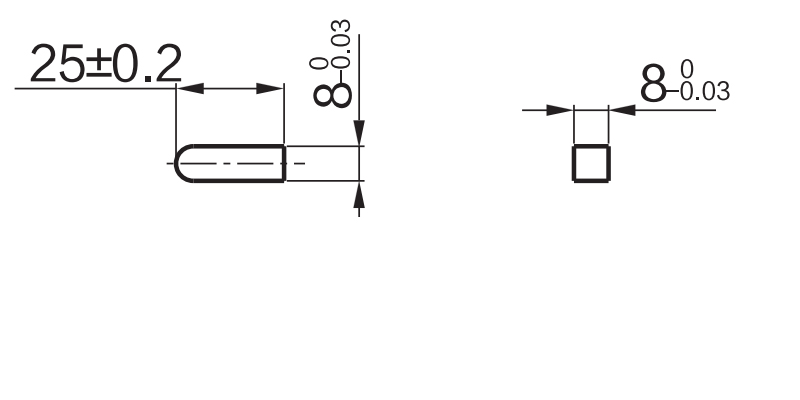

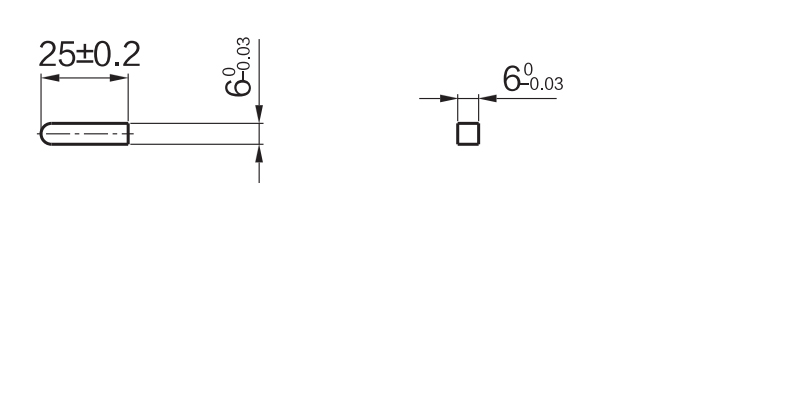

Bahagian Aci Jenis Aci Pusingan

Tidak termasuk berat dan bahagian aci bentuk motor adalah sama dengan jenis aci pinion.

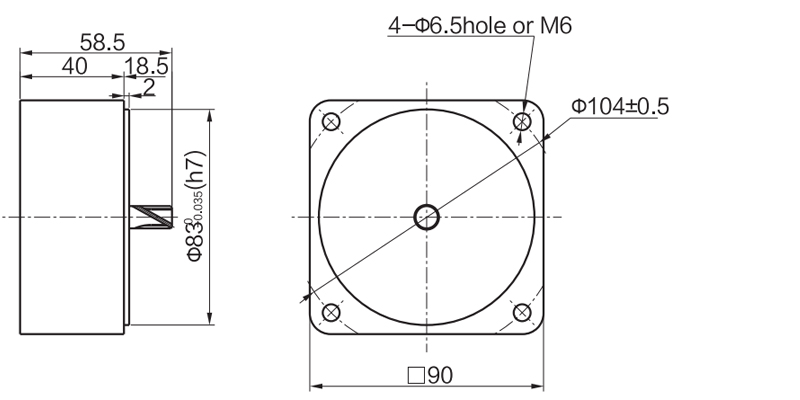

Gearhead perpuluhan

Ia boleh disambungkan ke jenis aci pinion GN. 2GN10XK / Berat: 0.2kg

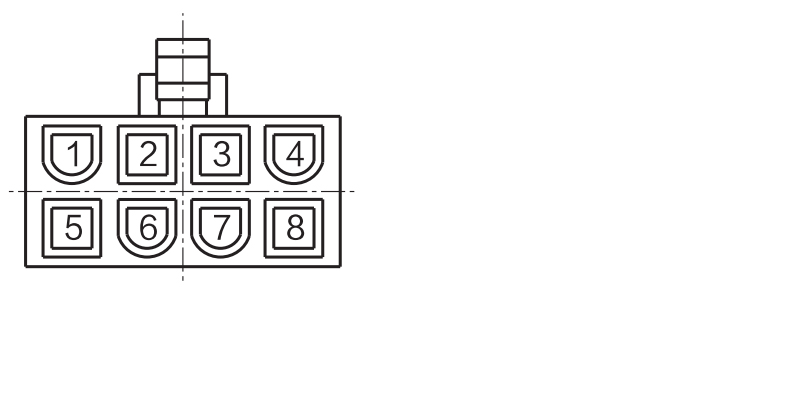

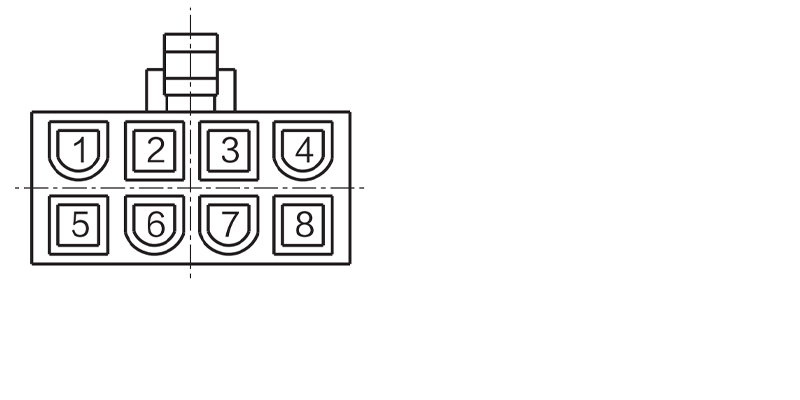

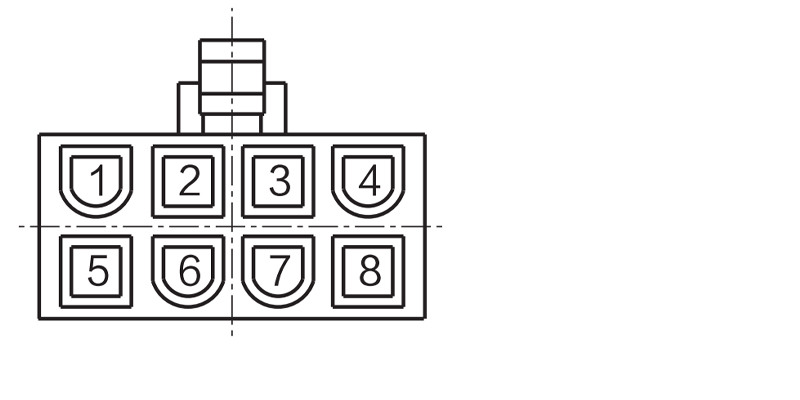

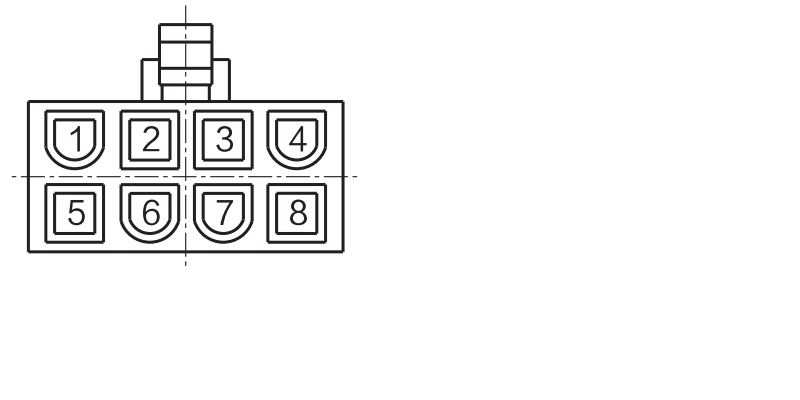

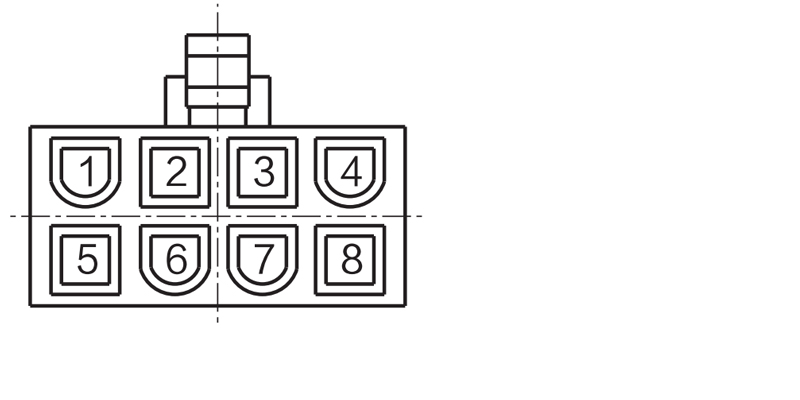

Plag Lubang pasang WRIE Penjelasan isyarat yang sepadan

Lubang pasang	1	2	3	4
Isyarat	U	W	Hz	Hu
Plug Hole	5	6	7	8
Isyarat	V	Gnd	Hw	VCC

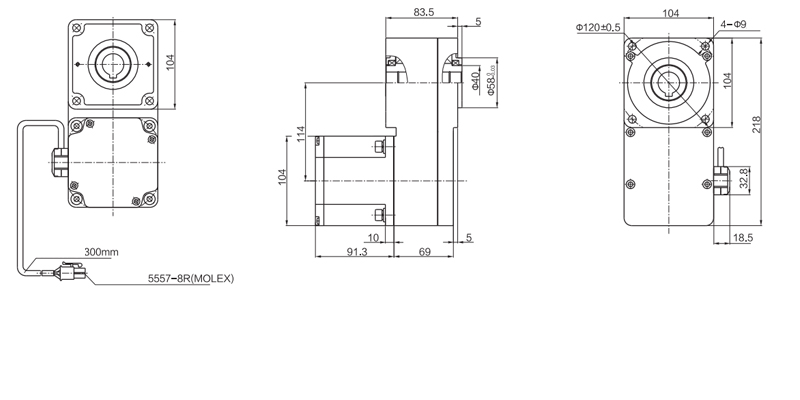

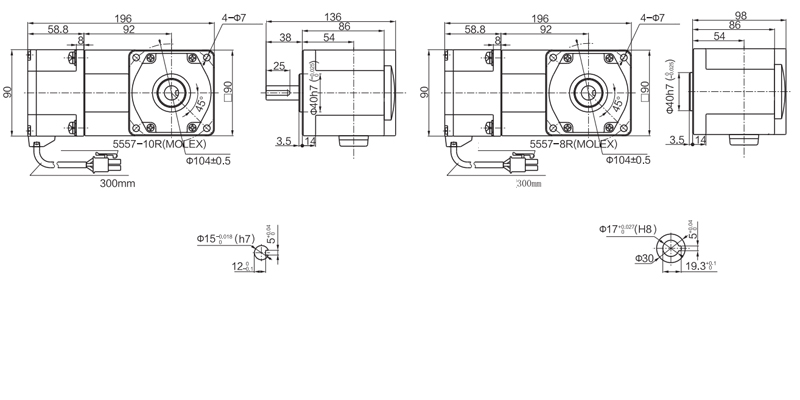

60 tekanan l jenis pengurangan
