Motor gear voltan tinggi voltan tinggi

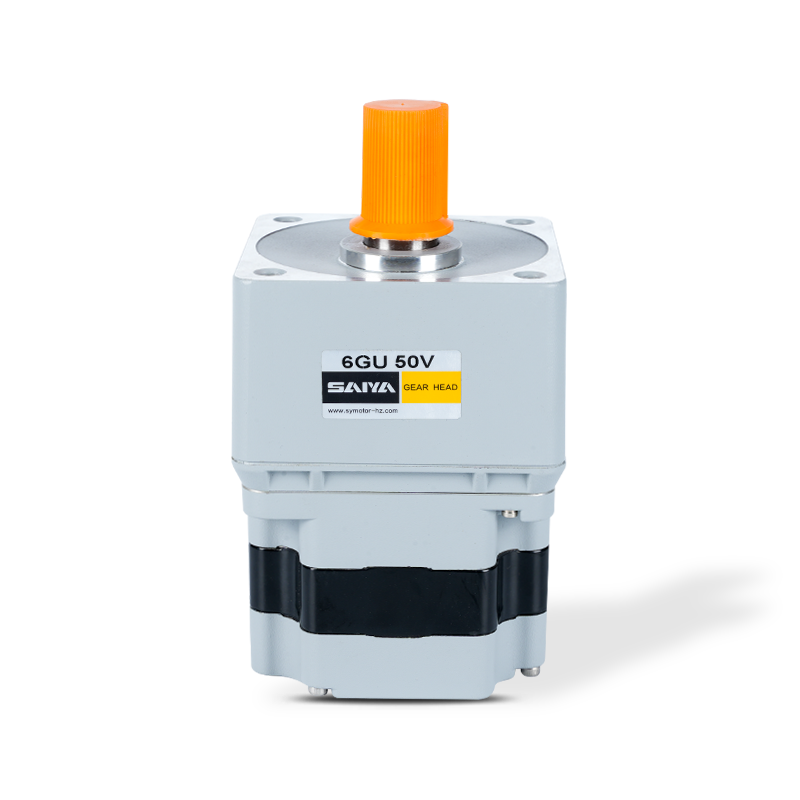

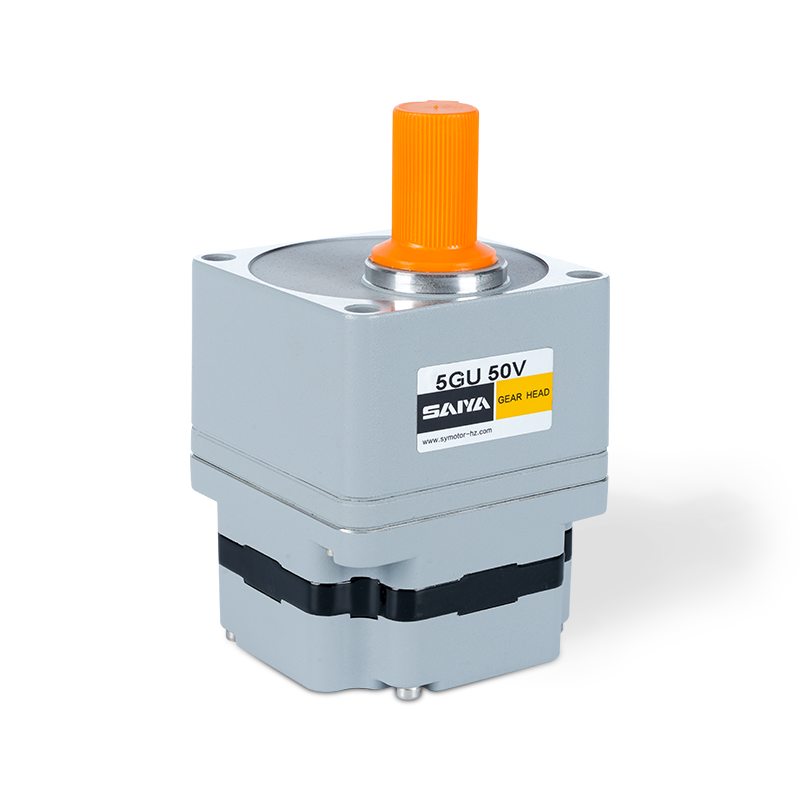

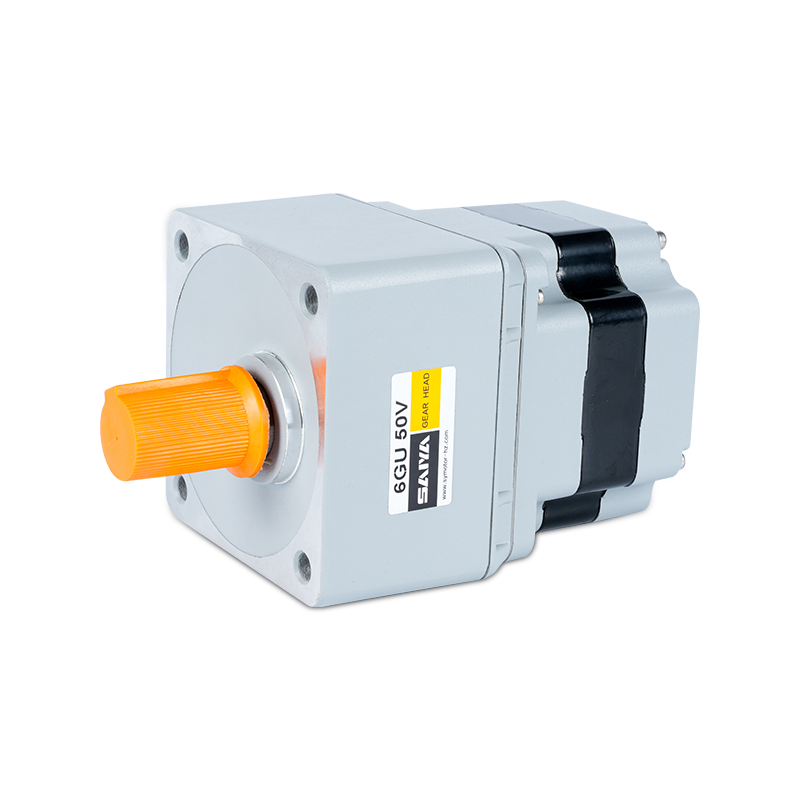

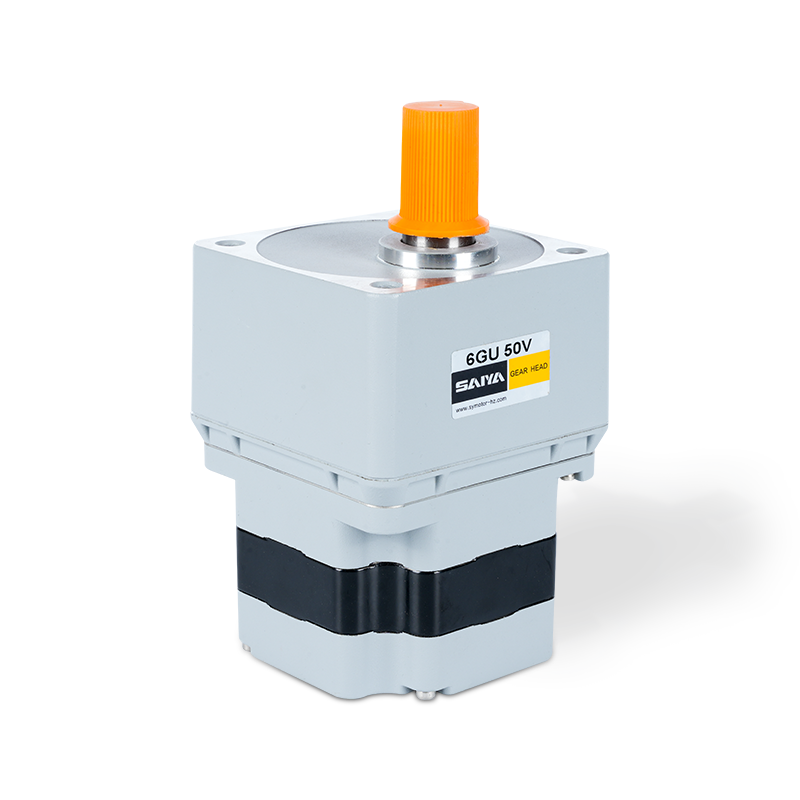

220V-230V Motor Gear Brushless

Saiz voltan: 220-230V, 60mmx60mm-104mmx104mm

Kuasa Rated: 10-400W

Kelajuan Rated: 3000rpm

Arus Rated: 0.3-7.1a

Tork: 0.036-1.5n.m

Tiada artikel sebelum ini | SETERUSNYA

+ Hubungi kami + Muat Turun Katalog Video Produk

PERMOHONAN KAWASAN

Kami adalah perusahaan berteknologi tinggi yang khusus untuk pengeluaran dan penjualan motor pengurangan gear AC, motor pengurangan kecil, pengurang planet khusus servo, motor tanpa berus dan tanpa berus DC serta produk lain.

Penyortiran Logistik
Robot automatik
Pemotongan laser
Pintu kawalan akses
Stesen Kuasa Photovoltaic
Peranti perubatan
AGV

Penerangan Produk

Motor gear berus 220V-230VAC adalah penyelesaian yang mantap dan cekap yang direka untuk pelbagai aplikasi yang memerlukan kawalan gerakan yang tepat dan boleh dipercayai. Motor ini beroperasi dalam julat voltan 220V hingga 230V, menjadikannya sesuai untuk bekalan kuasa standard. Dimensi padatnya, dari 60mm x 60mm hingga 104mm x 104mm, membolehkan integrasi mudah ke dalam persekitaran yang terkawal ruang.

Dengan output kuasa yang diberi nilai antara 10W dan 400W, motor ini menyediakan keupayaan prestasi yang serba boleh. Ia direkayasa untuk mencapai kelajuan undian sebanyak 3000 rpm, memastikan operasi pantas dan konsisten. Cabutan semasa motor berkisar dari 0.3A hingga 7.1A, menunjukkan penggunaan kuasa yang cekap berbanding dengan outputnya.

Output tork motor gear berus ini bervariasi dari 0.036n.m hingga 1.5n.m, yang memenuhi keperluan tork yang berbeza di pelbagai aplikasi. Pelbagai tork ini menjadikannya sesuai untuk tugas -tugas yang memerlukan pergerakan lembut dan lebih kuat.

220V-230VAC Brushless Gear Motor menggabungkan kecekapan tinggi, saiz padat, dan prestasi yang boleh dipercayai, menjadikannya pilihan yang sangat baik untuk automasi industri, robotik, dan bidang yang didorong oleh ketepatan. Keupayaannya untuk memberikan tork dan kelajuan yang konsisten sambil mengekalkan penggunaan kuasa yang rendah memastikan fungsi optimum dan kecekapan tenaga.

Parameter motor voltan tinggi

Model	Voltan V	Kekerapan Hz	Kuasa dinilai W	Arus dinilai A	Kelajuan dinilai Rpm	Tork Rated N.M.	Perlindungan gred Ip
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Voltan motor, kuasa dan kelajuan akan disesuaikan mengikut permintaannya di bawah keadaan dimensi yang boleh diterima pakai.

Jenis

Motor voltan tinggi

Jenis	Model
Jenis	Aci pinion	Aci bulat
Jenis wayar utama	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Gearhead aci selari (dijual secara berasingan)

Jenis Gearhead	Model Gearhead	Nisbah gear

Kehidupan yang panjang ● Kebisingan yang rendah	2gn □ k 4gn □ k 5GU □ KB 6gu □ Kb	3、3.6、5、6、7.5、9 、 12.5、15、18、25 、 36、50、60、75 、、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (gearhead perpuluhan)

Masukkan nisbah gear dalam kotak dalam nama model.

Jadual Gear Motor-Torque

Gearhead dan Mid-Gearbox boleh dijual secara berasingan.

Masukkan nisbah gear dalam kotak () dalam nama model.

Latar Belakang Berwarna □ Menunjukkan arah berputar yang sama motor manakala arah berputar orang lain adalah bertentangan.

Kelajuan dikira dengan membahagikan kelajuan segerak motor oleh nisbah gear. Kelajuan sebenar ialah 2% ~ 20% kurang daripada nilai yang dipaparkan, bergantung kepada saiz beban.

Untuk mengurangkan kelajuan di luar nisbah gear di dalam meja, lampirkan gearhead perpuluhan (nisbah gear: 10) antara gearhead dan motor. Dalam hal ini, tork yang dibenarkan adalah 3n · m.

60 unit tork elaun siri: terbalik (n.m)/ belowside (kgf.cm)

Nisbah gear	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kelajuan aci output	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tork elaun	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

Unit tork elaun siri 80: Upside (N.M)/ Belowside (KGF.CM)

Nisbah gear	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kelajuan aci output	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tork elaun	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

Unit Tork Elaun Siri 90: Upside (N.M)/ Belowside (KGF.CM)

Nisbah gear	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kelajuan aci output	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Tork elaun	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Unit Tork Elaun Siri: Upside (N.M)/ Belowside (KGF.CM)

Nisbah gear	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Kelajuan aci output	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Tork elaun	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 dimensi siri (unit mm)

Skru pemasangan disertakan dengan gearhead.

Jenis pendawaian utama

Berat: Motor: 0.5kg / Gearhead: 0.48kg

Model Motor

Model Gearhead

Nisbah gear

Dimensi

Z2BLD25- □ Gn

2gn □ k

3 ~ 18

25 ~ 200

Masukkan nisbah gear dalam kotak (□) dalam nama model

Bahagian Aci Jenis Aci Pusingan

Tidak termasuk berat dan bahagian aci bentuk motor adalah sama dengan jenis aci pinion.

Gearhead perpuluhan

Ia boleh disambungkan ke jenis aci pinion GN. 2GN10XK / Berat: 0.2kg

Plag Lubang pasang WRIE Penjelasan isyarat yang sepadan

Lubang pasang	1	2	3	4
Isyarat	U	W	Hz	Hu
Plug Hole	5	6	7	8
Isyarat	V	Gnd	Hw	VCC

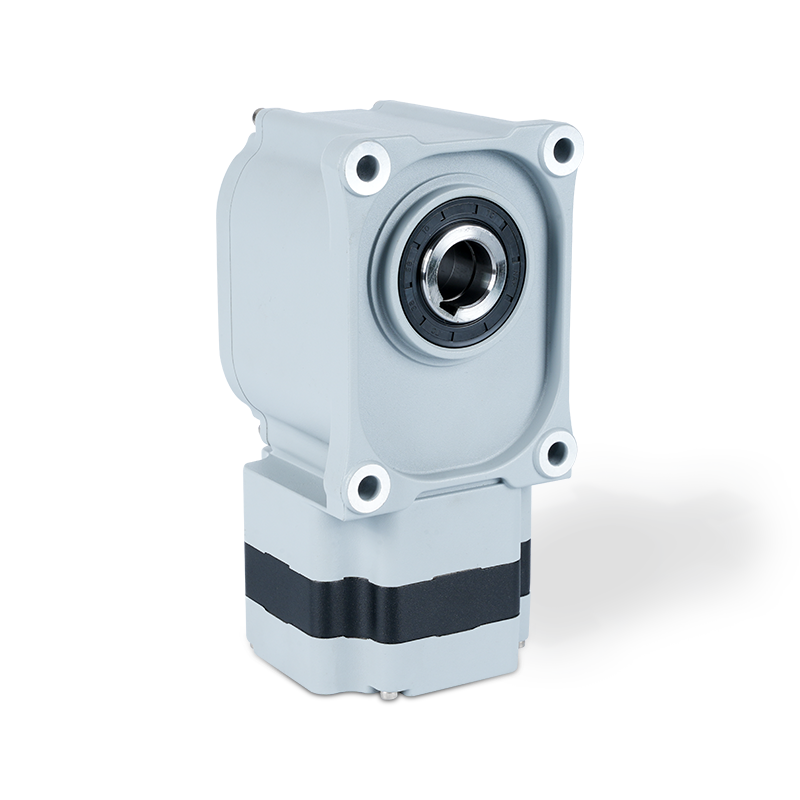

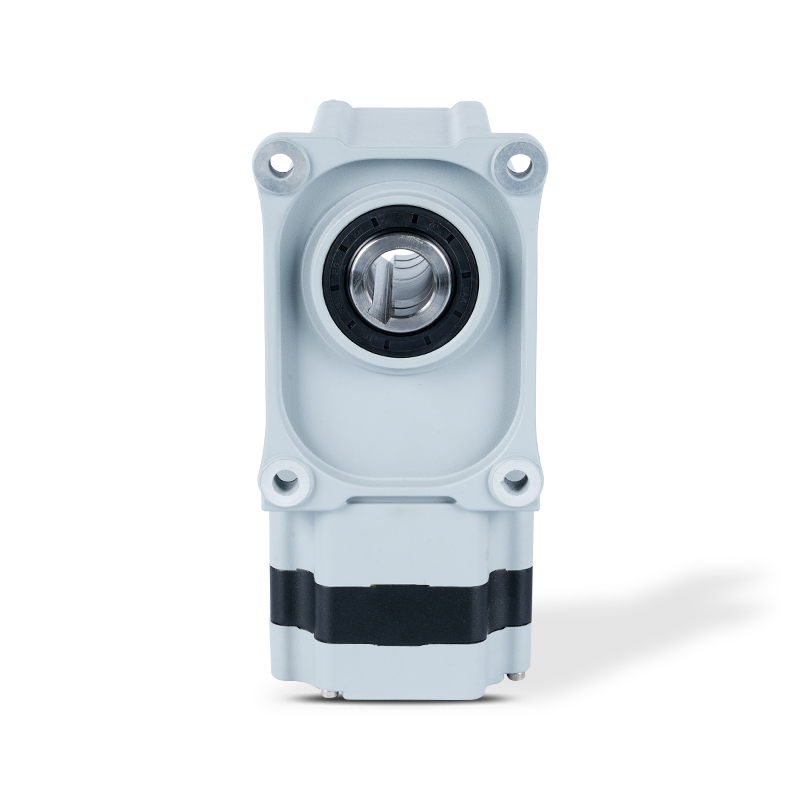

60 tekanan l jenis pengurangan
