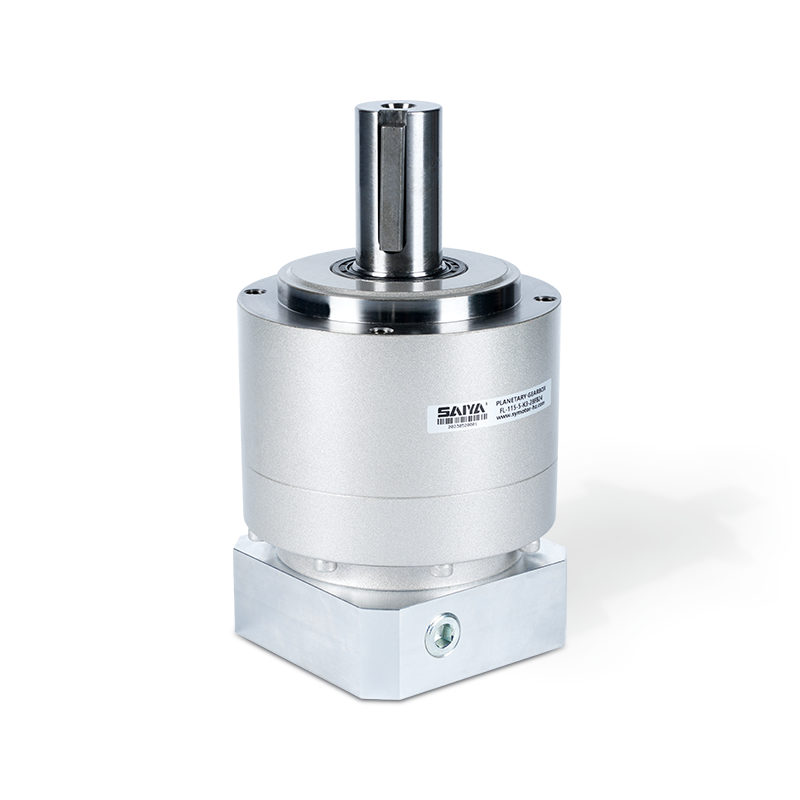

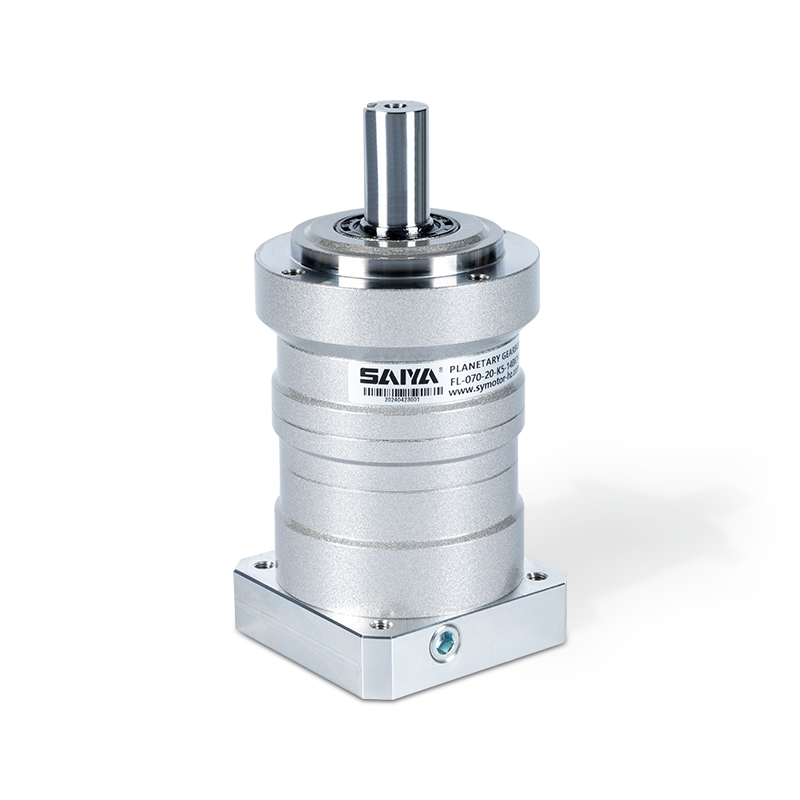

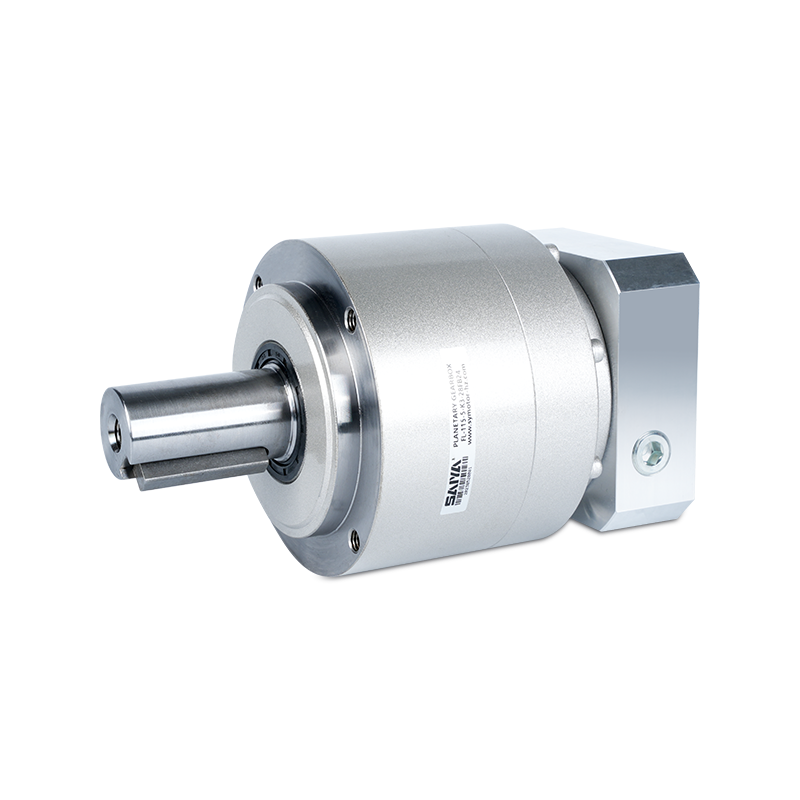

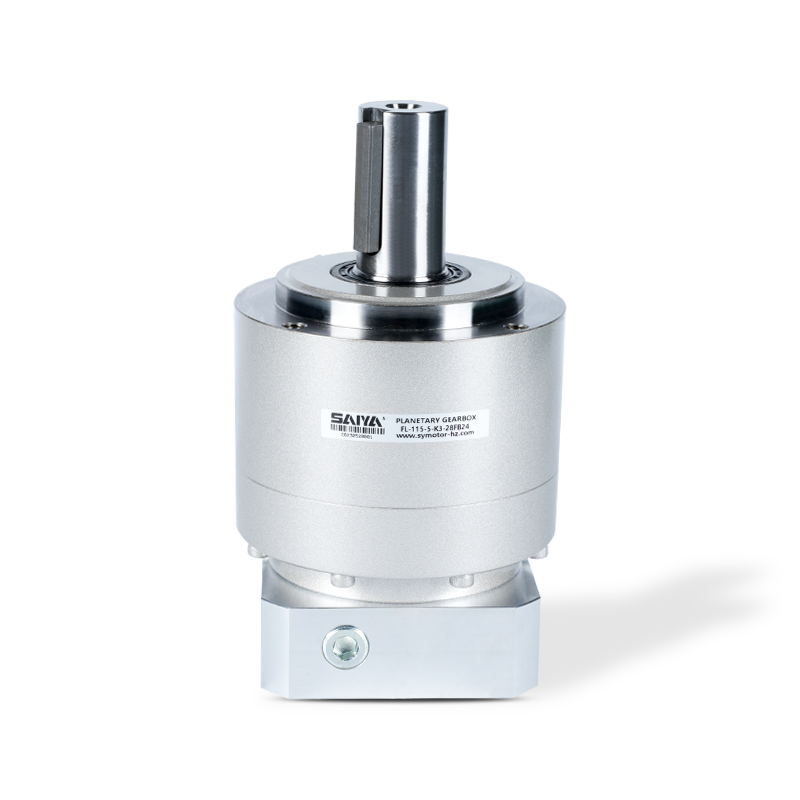

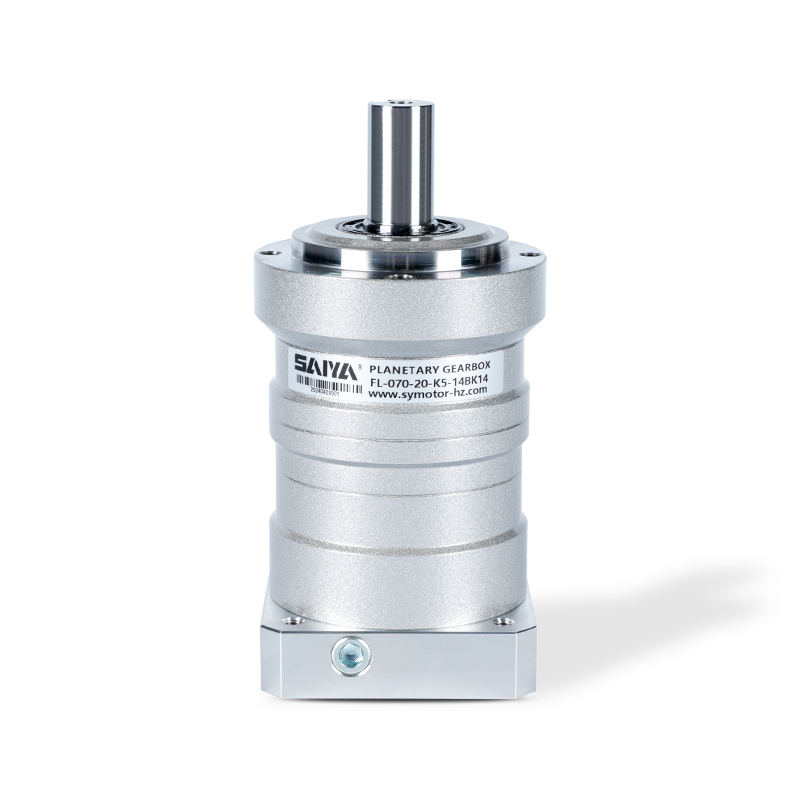

Kotak gear planet heliks

FL Series 60 90 115 142 180 220 Gearbox Planet Helical

FL Helical Gear Series/Flange Pekeliling Output/Saiz Julat: 60-220mm

Tahap: 1-2 Tahap

Input aci diameter dalaman: 14-19mma

Tiada artikel sebelum ini | SETERUSNYA

+ Hubungi kami + Muat Turun Katalog Video Produk

PERMOHONAN KAWASAN

Kami adalah perusahaan berteknologi tinggi yang khusus untuk pengeluaran dan penjualan motor pengurangan gear AC, motor pengurangan kecil, pengurang planet khusus servo, motor tanpa berus dan tanpa berus DC serta produk lain.

Penyortiran Logistik
Robot automatik
Pemotongan laser
Pintu kawalan akses
Stesen Kuasa Photovoltaic
Peranti perubatan
AGV

Penerangan Produk

Kotak gear siri FL menawarkan penyelesaian serba boleh untuk pelbagai aplikasi perindustrian, yang menampilkan reka bentuk gear heliks, output bebibir bulat, dan pelbagai saiz dari 60 hingga 220 mm. Kotak gear ini sesuai untuk tugas yang memerlukan penghantaran kuasa yang tepat dan cekap dalam ruang padat.

Ciri terkenal siri FL ialah julat diameter aci input dari 14-19 mm, yang dapat menampung konfigurasi motor yang berbeza dan input kuasa. Kesesuaian ini memastikan keserasian dengan pelbagai jenis motor, meningkatkan kepelbagaian kotak gear dalam persekitaran perindustrian yang berbeza.

Diperbuat daripada bahan berkualiti tinggi dan pembuatan ketepatan, siri FL tahan lama dan beroperasi dengan lancar. Di samping itu, reka bentuk padatnya membolehkan pemasangan dan integrasi mudah ke dalam sistem yang sedia ada, boleh menyesuaikan diri dengan keperluan tork dan kelajuan yang berbeza. Sama ada digunakan dalam menyampaikan sistem, pengadun, atau jentera lain, kotak gear ini memberikan prestasi yang boleh dipercayai.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai saiz	Peringkat	Nisbah	Nominal output tork	Maksimum output tork	Kecemasan Berhenti tork	Nominal input kelajuan	Maksimum input kelajuan	Dibenarkan radial beban	Dibenarkan paksi beban
Bingkai saiz	Peringkat	Nisbah	[Nm]	[Nm]	[Nm]	[rpm]	[rpm]	[N]	[N]
050	1 Bujang	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Ganda	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Bingkai saiz	Peringkat	Nisbah	Maksimum radial beban	Maksimum paksi beban	Berat	Seketika dari inersia (≤φ8)	Seketika dari inersia (≤φ14)
Bingkai saiz	Peringkat	Nisbah	[N]	[N]	[kg]	[ KGCM² ]	[kgcm²]
050	1 Bujang	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Ganda	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai saiz	Peringkat	Nisbah	Nominal output tork	Maksimum output tork	Kecemasan Berhenti tork	Nominal input kelajuan	Maksimum input kelajuan	Dibenarkan radial beban	Dibenarkan paksi beban
			[Nm]	[Nm]	[Nm]	[rpm]	[rpm]	[N]	[N]
070	1 Bujang	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Ganda	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Bingkai saiz	Peringkat	Nisbah	Maksimum radial beban	Maksimum paksi beban	Berat	Seketika dari inersia (≤φ8)	Seketika dari inersia (≤φ14)	Seketika dari inersia (≤φ19)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]
070	1 Bujang	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Ganda	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai saiz	Peringkat	Nisbah	Nominal output tork	Maksimum output tork	Kecemasan Berhenti tork	Nominal input kelajuan	Maksimum input kelajuan	Dibenarkan radial beban	Dibenarkan paksi beban
Bingkai saiz	Peringkat	Nisbah	[Nm]	[Nm]	[Nm]	[ rpm]	[rpm]	[N]	[N]
090	1 Bujang	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Ganda	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Bingkai saiz	Peringkat	Nisbah	Maksimum radial beban	Maksimum paksi beban	Berat	Seketika dari inersia (≤φ8)	Seketika dari inersia (≤φ14)	Seketika dari inersia (≤φ19)	Seketika dari inersia (≤φ28)
			[N]	[N]	[kg]	[KGCM² ]	[kgcm² ]	[kgcm² ]	[ kgcm² ]
090	1 Bujang	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Ganda	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai saiz	Peringkat	Nisbah	Nominal tork output	Maksimum output tork	Kecemasan Berhenti tork	Nominal input kelajuan	Maksimum input kelajuan	Dibenarkan radial beban	Dibenarkan paksi beban
Bingkai saiz	Peringkat	Nisbah	[Nm]	[Nm]	[Nm]	[ rpm]	[rpm]	[N]	[N]
120	1 Bujang	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Ganda	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Bingkai saiz	Peringkat	Nisbah	Maksimum radial beban	Maksimum paksi beban	Berat	Seketika dari inersia (≤φ14)	Seketika dari inersia (≤φ19)	Seketika dari inersia (≤φ28)	Seketika dari inersia (≤φ38)
			[N]	[N]	[kg]	[KGCM²]	[ kgcm² ]	[kgcm² ]	[kgcm²]
120	1 Bujang	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Ganda	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai saiz	Peringkat	Nisbah	Nominal output tork	Maksimum output tork	Kecemasan Berhenti tork	Nominal input kelajuan	Maksimum input kelajuan	Dibenarkan radial beban	Dibenarkan paksi beban
Bingkai saiz	Peringkat	Nisbah	[Nm]	[Nm]	[Nm]	[rpm]	[rpm]	[N]	[N]
155	1 Bujang	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Ganda	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Bingkai saiz	Peringkat	Nisbah	Maksimum radial beban	Maksimum paksi beban	Berat	Seketika dari inersia (≤φ19)	Seketika dari inersia (≤φ28)	Seketika dari inersia (≤φ38)	Seketika dari inersia (≤φ48)
			[N]	[N]	[kg]	[ KGCM² ]	[kgcm² ]	[kgcm²]	[kgcm² ]
155	1 Bujang	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Ganda	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai saiz	Peringkat	Nisbah	Nominal output tork	Maksimum output tork	Kecemasan Berhenti tork	Nominal input kelajuan	Maksimum input kelajuan	Dibenarkan radial beban	Dibenarkan paksi beban
Bingkai saiz	Peringkat	Nisbah	[Nm]	[Nm]	[Nm]	[rpm]	[rpm]	[N]	[N]
205	1 Bujang	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Ganda	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Bingkai saiz	Peringkat	Nisbah	Maksimum radial beban	Maksimum paksi beban	Berat	Seketika dari inersia (≤φ28)	Seketika dari inersia (≤φ38)	Seketika dari inersia (≤φ48)	Seketika ofinertia (≤φ65)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]	[kgcm² ]
205	1 Bujang	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Ganda	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Bingkai saiz	Peringkat	Nisbah	Nominal output tork	Maksimum output tork	Kecemasan Berhenti tork	Nominal input kelajuan	Maksimum input kelajuan	Dibenarkan radial beban	Dibenarkan paksi beban
Bingkai saiz	Peringkat	Nisbah	[Nm]	[Nm]	[Nm]	[rpm]	[rpm]	[N]	[N]
235	1 Bujang	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Ganda	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Bingkai saiz	Peringkat	Nisbah	Maksimum radial beban	Maksimum paksi beban	Berat	Seketika dari inersia (≤φ38)	Seketika dari inersia (≤φ48)	Seketika dari inersia (≤φ65)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]
235	1 Bujang	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Ganda	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

+ Fahami parameter produk terperinci

Hubungi Kami

Mengenai kita

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. ditubuhkan pada tahun 2009, dengan 15 tahun pengumpulan industri, yang merupakan perusahaan berteknologi tinggi yang mengkhusus dalam pengeluaran dan penjualan motor gear AC Mikro, motor gear AC kecil, motor gear DC berus, motor gear DC tanpa berus BLDC, kotak gear Precision Planetary, dan roller motor...dsb. Kami Borong China FL Series 60 90 115 142 180 220 Gearbox Planet Helical Pembekal dan OEM/ODM FL Series 60 90 115 142 180 220 Gearbox Planet Helical Pengeluar, Motor dan kotak gear Saiya digunakan secara meluas dalam robot industri, logistik pintar, mesin tenaga baharu, robot AGV dan bidang lanjutan lain. Selain itu, mereka memainkan peranan penting dalam pemprosesan makanan, pembungkusan, tekstil, elektronik, peralatan perubatan dan jentera khusus, menawarkan penyelesaian yang kos efektif dan berbeza untuk pelbagai industri. Untuk meningkatkan kelebihan kami dalam pembezaan dan keberkesanan kos, Kami mempunyai syarikat perdagangan kami sendiri, Hangzhou Saiya Transmission Equipment Co., LTD yang terletak di Hangzhou, Zhejiang, yang terletak berhampiran pelabuhan Shanghai dan Ningbo, untuk mengendalikan perniagaan dalam dan luar negara, digabungkan dengan kedua-dua jualan langsung dan pengedaran, memastikan pengedaran global dan sokongan pelanggan kami, menyediakan penyelesaian ekonomi dan boleh dipercayai mewah kepada semua pelanggan kami.

Budaya Korporat

Sahih Boleh Dipercayai
Kualiti Semulajadi Terserlah.

Nilai teras: Membangunkan diri dan mengambil berat terhadap orang lain.

Penglihatan:Menjadi pakar perkhidmatan dalam bidang transmisi pintar.

misi kami:Menyediakan perkhidmatan berkualiti tinggi dan mencipta nilai untuk pelanggan.

Falsafah perkhidmatan:Mengejar kebahagiaan material dan rohani untuk semua pekerja dan menyumbang kepada kemajuan dan pembangunan masyarakat manusia.

2009
Penubuhan
80+
Kakitangan
5+
Barisan Pengeluaran

Berita

Reducer Harmonik: Bintang bersinar dalam bidang penghantaran ketepatan
08 Jun, 2025
Pada peringkat ketepatan industri dan teknologi moden, Reducer Harmonik seperti bintang bersinar. Dengan reka bentuk yang unik dan prestasi yang sangat baik, ia telah menjadi "hati" teras da...
BACA LAGI
Teras Transmisi Ketepatan: Analisis Komprehensif Kotak Gear Planet
01 Jun, 2025
Dalam automasi perindustrian moden dan sistem penghantaran ketepatan tinggi, kotak gear planet telah menjadi komponen utama peralatan mekanikal kerana struktur padatnya, kapasiti galas beban yang k...
BACA LAGI
Motor Gear DC Brushless: Gabungan kecekapan tinggi dan kawalan yang tepat
22 May, 2025
Dengan pembangunan teknologi kejuruteraan dan automasi moden, motor gear DC yang berus telah menjadi salah satu teknologi utama dalam banyak bidang aplikasi. Sama ada dalam automasi perindustrian, ...
BACA LAGI

BUTIRAN HUBUNGI

TEL: 0086-0571-86951513/86951543
Faks: 0086-571-86040769
E-mel: [email protected] / [email protected] / [email protected]
Pejabat: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Alamat Pejabat: Bilik 2201, Bangunan Wanyin, Hangzhou City, Wilayah Zhejiang
Kilang: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Alamat Kilang: Bangunan No.35, Taman Perindustrian Yunhe Zhigu Zhongnan, Xinan Town, Deqing County, Huzhou City, Zhejiang, China

PAUTAN CEPAT

PRODUK

Jika Anda Berminat
Dalam Produk Kami,
Sila Rujuk Kami

Hak Cipta © Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Hak Cipta Terpelihara. Borong FL Series 60 90 115 142 180 220 Gearbox Planet Helical Pengeluar

Industri permohonan

Menu web

Carian produk

Bahasa

Berkongsi

Keluar menu

Kotak gear planet heliks Pembekal

FL Series 60 90 115 142 180 220 Gearbox Planet Helical

Penerangan Produk

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

1. Dengan kelajuan input nominal, hayat perkhidmatan adalah 20,000 jam.

2. Tork maksimum apabila bermula dan berhenti.

3. Tork maksimum apabila ia menerima kejutan (sehingga 1.000 kali).

4. Kelajuan input purata maksimum.

5. Kelajuan input maksimum maksimum.

6. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada pusat aci output, pada beban paksi 0)

7. Dengan kelajuan input beban dan nominal ini, hayat perkhidmatan akan menjadi 20,000 jam. (Digunakan pada galas sisi output.at Radial Load 0)

8. Beban Radial Maksimum Reducer boleh menerima.

9. Beban paksi maksimum pengurangan boleh diterima.

10. Berat mungkin sedikit berbeza dari model ke mod.

Budaya Korporat

Sahih Boleh Dipercayai
Kualiti Semulajadi Terserlah.

Jika Anda Berminat
Dalam Produk Kami,
Sila Rujuk Kami
